猴子岩水电站导流洞进口边坡支护工程 导流洞进口明渠及闸室工程

工程概况（工程概况及完成的主要工程量）：

猴子岩导流隧洞进口开挖边坡支护项目主要有锚杆、锚杆束、锚索、插筋、排水孔、挂网喷混凝土及贴坡混凝土浇筑等。其中P=2000KN L=55m的锚索233束，P=1500KN L=45m的锚索114束，P=3000KN L=50m的锚索122束，P=3000KN L=47m的锚索88束，P=2000KN L=45m的锚索16束；挂网喷混凝土3883.0m3；Φ25 L=4.5m的锚杆2940根，Φ32 L=9.0m的锚杆3611根，Φ32 L=11.0m的锚杆141根，Φ28 L=6.0m的锚杆364根；锚筋束3Φ28 L=12.0m的锚杆855根；排水孔9657m；柔性防护网1213.28m2；贴坡混凝土1134.91m3；钢筋网制安1900t，钢筋石笼3700m3。

导流洞进口明渠及闸室工程范围主要包括1#和2#导流洞进口引渠混凝土、边墙混凝土、护坡混凝土、进水塔结构混凝土、回填混凝土以及进水塔挡墙混凝土旁通洞洞身混凝土、旁通洞与明渠连接段混凝土、旁通洞闸室结构混凝土工程，1#和2#导流洞进口闸室底板固结灌浆和旁通洞洞身回填灌浆、固结灌浆，旁通洞闸室底板固结灌浆等钻孔灌浆工程。合同主要工程量：混凝土浇筑6.26万m3，钢筋制安5398t，固结灌浆1400m。

导流洞断面尺寸均为13m×15m（城门洞型，宽×高），导流洞进水口采用岸塔式，塔顶高程1745.00m，塔体尺寸25×25×51m（长×宽×高），闸室分为2孔，单孔尺寸为6.5×15.0m（宽×高）。进口明渠长150m，其中闸室段长25m，进口高程1698.0m。双孔闸室最大过流量为3850 m3/s。

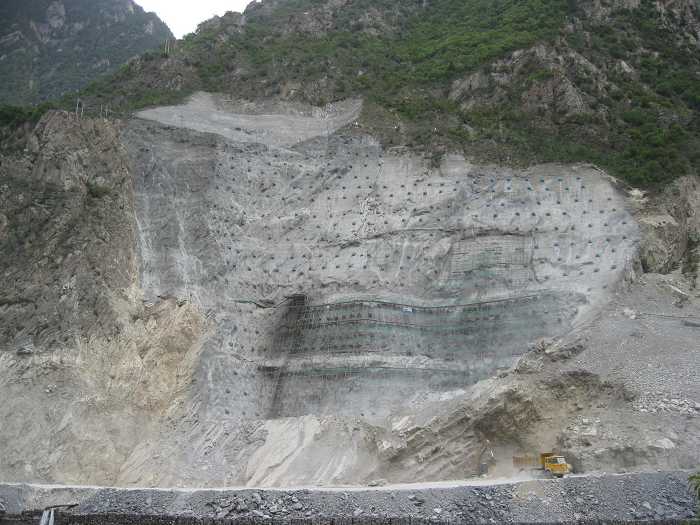

▼猴子岩导流洞进口边坡支护工程施工期间的进度形象面貌施工

▼猴子岩导流洞进口边坡支护工程施工期间的全貌工程

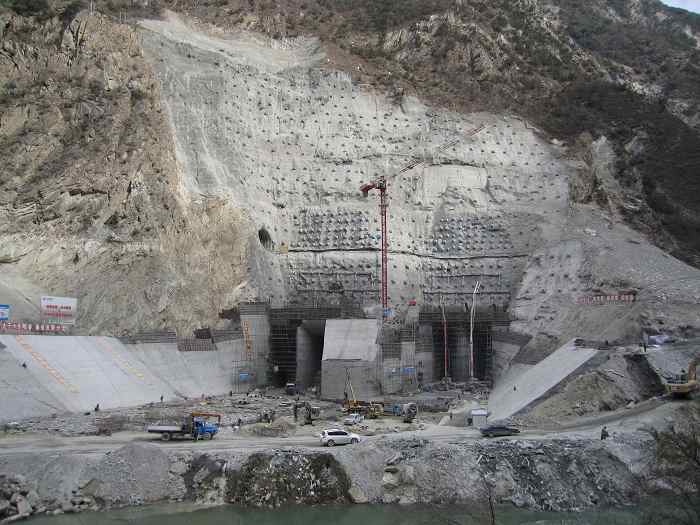

▼猴子岩导流洞进口闸室混凝土工程施工期间的全貌工程图片

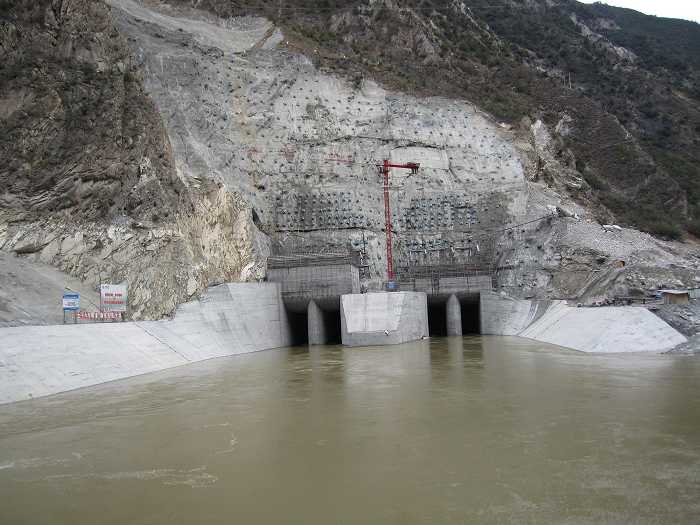

▼导流洞闸室工程过流
